รอยต่อรางเป็นจุดที่รับแรงกระแทกจากล้อมากที่สุดในทาง — ปลายรางจึงสึกและยุบก่อนส่วนอื่น วิธีหนึ่งที่ใช้กันมานานคือ ทำให้เฉพาะปลายรางแข็งขึ้น แทนการเปลี่ยนทั้งเส้นเป็นรางเกรดสูง บทความนี้อธิบาย Induction Rail End Hardening สำหรับรางรถไฟ BS 100A — จากข้อกำหนดตัวอย่างโซน 60 mm ที่ปลายราง, ความแข็งเป้าหมาย 340–390 HB และความลึก 12–15 mm — ทุกตัวเลขระบุแหล่งที่มา ส่วนที่เป็นค่าประมาณหรือยังไม่มีข้อมูลยืนยัน ระบุไว้ชัดเจนพร้อมช่องทางสอบถาม

ทำไมต้องชุบแข็ง "ปลายราง"

Why Harden Only the Rail Ends: End Batter at Joints

เมื่อล้อวิ่งผ่านรอยต่อราง ปลายรางทั้งสองด้านจะแอ่นลงทีละด้าน เกิดขั้นต่างระดับเล็กๆ ระหว่างปลายรางสองฝั่ง ล้อที่กระแทกขั้นนี้ซ้ำๆ ทำให้ปลายรางสึกและยุบ — ความเสียหายนี้เรียกว่า End Batter (Zhu et al., TRB 2016) ซึ่งสิทธิบัตร US 10,519,610 B2 ระบุว่ายังเป็นหนึ่งในตัวเริ่มต้นความเสียหายหลักของรอยต่อราง

ที่มา: Zhu et al., TRB 2016 (RailTEC, University of Illinois) · Code, C.J., "Field End Hardening of Rail by the Air Reduction Co. Method", Penn Central Transportation Co., 1960 (TRID 7622) · US Patent 10,519,610 B2 (Background) — ดูหัวข้อแหล่งอ้างอิง

เกรดราง BS 100A และเป้าหมายความแข็ง

Rail Grades & Hardness Targets: BS 11, EN 13674-1, AREMA

BS 100A คือหน้าตัดรางพื้นเรียบ (Flat-bottom) ตามมาตรฐานอังกฤษ BS 11 ขนาดประมาณ 100 lb/yd (≈ 50 kg/m) ซึ่งผลิตในเกรด 700 และ 900A สำหรับ BS 11 · รางเกรด 900A เป็นเหล็กกล้า Pearlitic ที่ไม่ผ่านการอบทั้งเส้น จึงมีความแข็งฐานต่ำกว่ารางความแข็งสูง การทำ End Hardening คือการยกความแข็งเฉพาะส่วนปลายให้ใกล้เคียงรางอบ:

รายการความแข็งอ้างอิงที่มา / หมายเหตุ
รางฐาน BS 11 เกรด 900A≈ 260–300 HB*ค่าอ้างอิงสำหรับการออกแบบ — ยืนยันกับ Mill Certificate
EN 13674-1 เกรด R350HT350–390 HBWความแข็งผิวสัมผัสของรางอบ (Heat-treated, Pearlitic)
AREMA (รางอบ)≥ 341 HBความแข็งต่ำสุดบนหน้าสัมผัส ตาม AREMA Manual ch.4 (อ้างผ่านเอกสารสิทธิบัตร)
ตัวอย่างข้อกำหนดปลายราง340–390 HBเป้าหมายผิว ใช้ในบทความนี้ — ยืนยันกับผู้ใช้รางก่อนใช้จริง

*ค่าความแข็งฐานของ BS 11 เกรด 900A ในตารางเป็นค่าประมาณทั่วไป ไม่ใช่ค่าที่รับประกันของล็อตใด ๆ · มาตรฐานฉบับเต็ม (BS 11 และ EN 13674-1) ต้องซื้อจากหน่วยงานมาตรฐาน — SHINRAI ไม่ได้คัดลอกตารางจากมาตรฐานมาเผยแพร่

โซนที่ให้ความร้อนและชุบแข็ง

Where We Heat and Harden — 60 mm at Both Rail Ends

ในตัวอย่างข้อกำหนดที่ใช้ประเมิน ให้ความร้อน เฉพาะหัวราง (Rail Head — ผิวบนและมุมด้าน Gauge) ยาว 60 mm ที่ปลายราง ทั้งสองด้านของทุกเส้น ส่วนเอว (Web) และฐาน (Foot) ไม่ถูกให้ความร้อน ระหว่างโซนแข็งกับตัวรางมี Transition Zone:

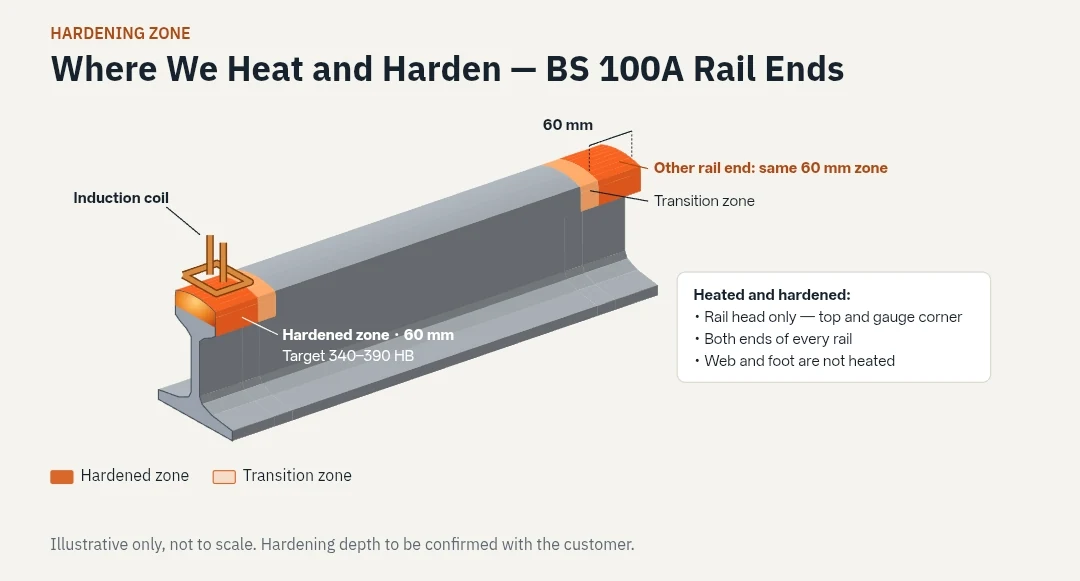

ภาพประกอบ 3 มิติรางรถไฟ BS 100A แสดงโซนชุบแข็งยาว 60 mm ที่หัวรางทั้งสองปลาย ขดลวดเหนี่ยวนำเหนือปลายด้านใกล้ และ Transition Zone
รูปที่ 1 — Where We Heat and Harden: BS 100A rail ends · ภาพประกอบเพื่ออธิบายแนวคิดเท่านั้น ไม่ได้สัดส่วนจริง · ความลึกการชุบแข็งต้องยืนยันกับลูกค้า (Illustrative only, not to scale)
ความยาวโซนต่อปลาย
60 mm
ทั้งสองปลายของทุกเส้น
ความแข็งผิวเป้าหมาย
340–390 HB
ตัวอย่างข้อกำหนด
ความลึกหน้าต่างอ้างอิง
12–15 mm
ต้องยืนยันกับลูกค้า
ส่วนที่ไม่ให้ความร้อน
Web + Foot
ให้ความร้อนเฉพาะหัวราง

โปรไฟล์ความแข็งตามความลึก

Hardness Profile Through the Rail Head — Indicative Estimate

เมื่อตัดขวางหัวราง ความแข็งสูงสุดอยู่ที่ผิวและลดลงตามความลึก จนกลับสู่ความแข็งฐานของราง ภาพด้านล่างแสดงแถบความแข็งโดยประมาณ (ค่าอ้างอิงเบื้องต้นจากการประเมินทางทฤษฎี):

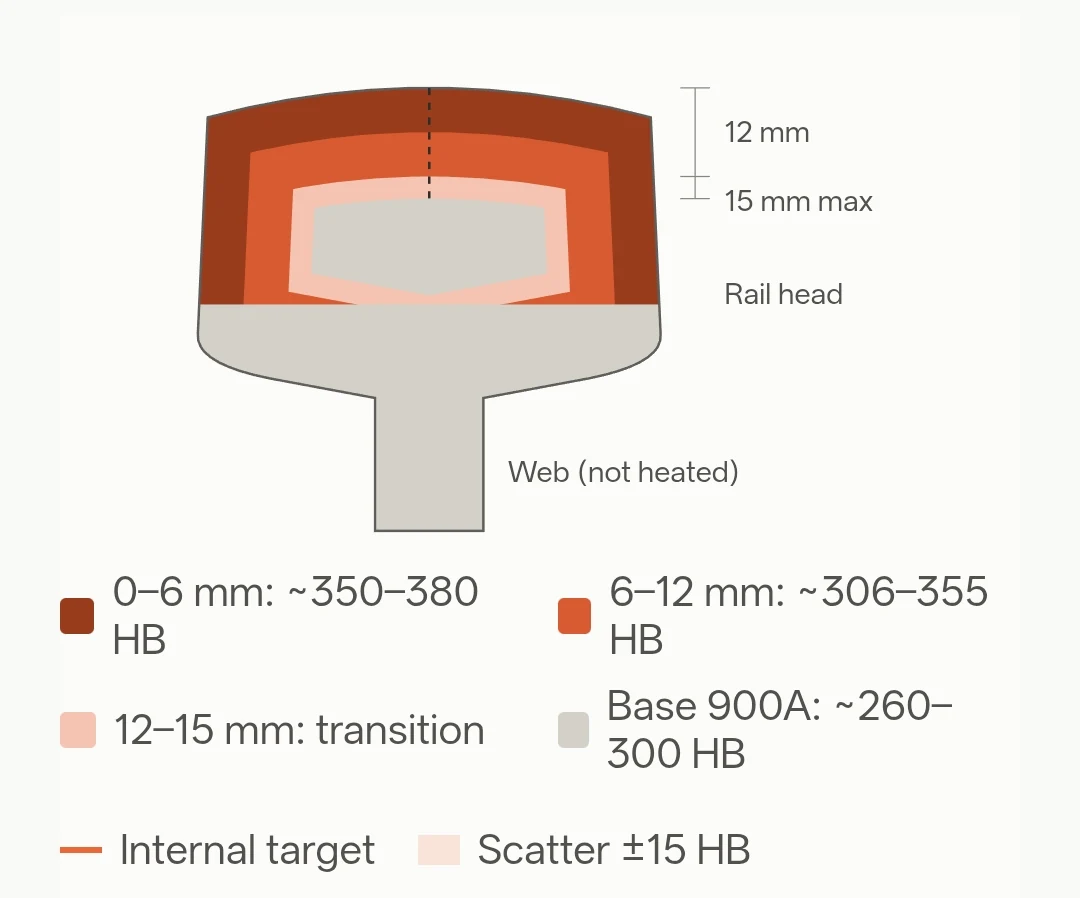

หน้าตัดหัวรางแสดงแถบความแข็ง: 0–6 mm ประมาณ 350–380 HB, 6–12 mm ประมาณ 306–355 HB, 12–15 mm โซนเปลี่ยนผ่าน และฐานเกรด 900A ประมาณ 260–300 HB
รูปที่ 2 — แถบความแข็งในหัวราง (Rail head) · เส้นประ = แกนกลางหัวราง · ความคลาดเคลื่อนโดยประมาณ ±15 HB · ค่าทั้งหมดเป็นค่าประมาณ ไม่ใช่ผล Simulation
ความลึกจากผิวความแข็งโดยประมาณสถานะ
0–6 mm≈ 350–380 HBชั้นแข็งสูงสุด
6–12 mm≈ 306–355 HBความแข็งลดลงตามความลึก
12–15 mmTransitionเปลี่ยนผ่านสู่ความแข็งฐาน
ฐานราง (900A)≈ 260–300 HBไม่ได้รับผลจากการให้ความร้อน
2402602803003203403603804000246810121416 spec ผิว 390 spec ผิว 340 spec: ≥ 290 HB ที่ 12 mm spec: ≈ 300 HB ที่ 15 mm ความลึกจากผิวหัวราง · Depth from surface (mm) ความแข็ง · Hardness (HB)
เส้นประมาณการความคลาดเคลื่อน ±15 HBหน้าต่างความลึก 12–15 mmจุดข้อกำหนด (Spec points)
รูปที่ 3 — ความแข็ง (HB) ตามความลึกจากผิว · ค่าประมาณเชิงทฤษฎีอย่างคร่าว (Rough theoretical estimate) — ไม่ใช่ผล FEA และไม่ใช่การจำลองของ eldec · เส้นกราฟสร้างจากสมการประมาณค่าที่ปรับให้ผ่านค่าประมาณในรูปที่ 2 · จุดข้อกำหนด: ผิว 340–390 HB, ≥ 290 HB ที่ 12 mm, ≈ 300 HB ที่ 15 mm

วิธีอ่านกราฟ: เส้นสีแดงต้องอยู่ในช่วงข้อกำหนดที่ผิว (340–390 HB) และผ่านจุดข้อกำหนดที่ระดับความลึก 12 และ 15 mm — ความลึกจริงที่ทำได้ ขึ้นกับกำลังไฟ ความถี่ เวลาให้ความร้อน และวิธีทำให้เย็น จึงต้องยืนยันด้วย Simulation และชิ้นงานทดลองก่อนกำหนดเป็นข้อตกลงกับลูกค้า

กระบวนการ Induction Rail Hardening

Induction Heating → Controlled Cooling → Fine Pearlite

รางรถไฟเป็นเหล็กกล้า Pearlitic หลักการเพิ่มความแข็งโดยไม่ทำให้เปราะ คือให้ความร้อนถึงช่วง Austenite แล้วทำให้เย็นเร่งอย่างควบคุม เพื่อให้ได้ Pearlite ที่ละเอียดขึ้น (ไม่ใช่ Martensite ซึ่งแข็งแต่เปราะ) — แนวทางเดียวกับการผลิตราง Head Hardened ของโรงรีด (เช่น voestalpine) ที่อบหัวรางทั้งเส้น ส่วน Induction ช่วยให้ ให้ความร้อนเฉพาะจุด ที่หัวรางส่วนปลายได้

1
วางตำแหน่งและให้ความร้อน
ขดลวดเหนี่ยวนำ (Inductor) ครอบหัวรางบริเวณปลาย 60 mm — ให้ความร้อนเฉพาะหัวราง เอวและฐานไม่ได้รับความร้อน
→ Selective Heating
2
คุมโปรไฟล์อุณหภูมิ
ความลึกที่ร้อนควบคุมด้วยการออกแบบ Inductor ร่วมกับกำลังไฟและความถี่ (ตามที่ผู้ผลิตระบบ Rail Hardening ระบุ)
→ Depth Control
3
ทำให้เย็นอย่างควบคุม
อัตราการเย็นต้องพอให้ได้ Pearlite ละเอียด และสอดคล้องกับความลึกที่ต้องการ — ชนิดตัวกลางและอัตราต้องกำหนดจากการทดลอง
→ Controlled Cooling

ที่มา: voestalpine — Head Hardened Rails · Inductotherm Group — Rail Hardening Systems · สิทธิบัตร US 5,183,519 "Method for quenching railway rail heads" (ชื่อเรื่อง) — รายละเอียดอุณหภูมิ ตัวกลางทำให้เย็น และอัตราการเย็นไม่ระบุตัวเลขในบทความนี้ เพราะต้องกำหนดจากการทดลองกับรางจริง ติดต่อ SHINRAI

การเลือกความถี่ — ทำไมความลึก 12–15 mm จึงท้าทาย

Skin Depth and Frequency Selection for Deep Hardening

กระแสเหนี่ยวนำกระจุกตัวใกล้ผิว (Skin Effect) ความลึกอ้างอิงคำนวณจากสูตรมาตรฐาน:

δ = √(ρ / (π · f · μ₀ · μᵣ)) ≈ 503 · √(ρ / (μᵣ · f))
δ = Skin Depth (m) · ρ = Resistivity (Ω·m) · f = ความถี่ (Hz) · μᵣ = Relative Permeability · μ₀ = 4π×10⁻⁷ H/m

เมื่อเหล็กร้อนเหนือ Curie Point μᵣ ≈ 1 และ ρ สูงขึ้นมาก (ประมาณ 1×10⁻⁶ Ω·m*) — ค่า δ โดยประมาณ:

ความถี่Skin Depth δ (เหล็กร้อน)*นัยต่อโจทย์ความลึก 12–15 mm
1 kHz≈ 16 mmความร้อนเหนี่ยวนำเข้าถึงลึกใกล้ช่วงเป้าหมายโดยตรง
3 kHz≈ 9 mmต้องพึ่งการนำความร้อนเข้าเนื้อโลหะเพิ่มเติม
8 kHz≈ 6 mmต้องใช้เวลาให้ความร้อนนานขึ้นเพื่อให้ความร้อนลึก
10 kHz≈ 5 mmความร้อนส่วนใหญ่เกิดที่ผิว ลึกต้องอาศัยการนำความร้อน

*คำนวณจาก δ ≈ 503·√(ρ/(μᵣ·f)) ด้วย ρ ≈ 1×10⁻⁶ Ω·m และ μᵣ = 1 — เป็นค่าประมาณทั่วไปของเหล็กกล้าคาร์บอนที่ร้อนเหนือ Curie Point ไม่ใช่ค่าของรางล็อตใด ๆ · ตัวเลขเพื่อแสดงแนวโน้ม ไม่ใช่ผลคำนวณออกแบบ

ประเด็นที่ต้องตรวจกับ eldec ตั้งแต่ต้น

ความลึก 12–15 mm เป็นโจทย์ระดับ "ชุบลึก" สำหรับ Induction ความถี่ที่เหมาะและเวลาให้ความร้อนต้องประเมินร่วมกับ Application Engineering ของ eldec ข้อมูลที่ SHINRAI เผยแพร่สำหรับ eldec ECO-LINE EEI² ระบุช่วงความถี่ 8–400 kHz (ข้อมูลเครื่องรุ่นอื่นและการกำหนดค่าพิเศษ ให้สอบถามผ่าน SHINRAI) — จึงต้องตรวจว่าความลึกเป้าหมายทำได้จริงด้วยช่วงความถี่และเวลาให้ความร้อนที่เครื่องรองรับหรือไม่ ก่อนตกลงข้อกำหนดกับลูกค้า

ข้อควรระวังทางโลหะวิทยา

Metallurgical Points to Verify

หัวข้อนี้เป็นหลักการทางโลหะวิทยาและวิศวกรรมทั่วไป ไม่มีตัวเลขเกณฑ์ยอมรับเฉพาะ เพราะต้องกำหนดร่วมกับผู้ใช้รางและมาตรฐานที่เกี่ยวข้องของโครงการ — สอบถามได้ที่ SHINRAI

ข้อมูลที่ต้องใช้ประเมิน Feasibility

What We Need to Check Feasibility with eldec

SHINRAI เป็น Authorized Sales & Service Representative ของ eldec ในประเทศไทย — รับ RFQ คุยรายละเอียดทางเทคนิค และประสานงานกับทีม Application Engineering ของ eldec (Inductor ออกแบบและผลิตที่ eldec Germany) เพื่อตรวจ Feasibility ข้อมูลที่ควรเตรียม:

หัวข้อข้อมูลที่ต้องการ
รางRail Section / เกรด (เช่น BS 100A, 900A) · Mill Certificate · ความแข็งเดิมของหัวราง
โซนที่ชุบความยาวโซนต่อปลาย (ตัวอย่าง 60 mm) · ส่วนของหัวรางที่ต้องชุบ · ความยาวเส้น
ข้อกำหนดความแข็งความแข็งผิวและความลึก · ตำแหน่งและวิธีวัด · ความคลาดเคลื่อนที่ยอมรับ
การผลิตปริมาณชิ้นงาน · Cycle Time ที่ต้องการ · วิธีจับยึดและเคลื่อนย้าย
คุณภาพหลังชุบข้อกำหนดความตรง · การตรวจ (Hardness Traverse / Microstructure) · การบันทึกข้อมูล

ข้อมูลอ้างอิงงานรางรถไฟของ eldec: บทความนี้ไม่ได้อ้างประสบการณ์หรือ Reference งาน Rail Hardening ของ eldec ที่ยังไม่ได้รับการยืนยัน — หากต้องการทราบ Reference ที่ตรวจสอบได้ หรือขอตรวจ Feasibility สำหรับโครงการของท่าน ติดต่อ SHINRAI ที่ [email protected] หรือ 098-978-9952

แหล่งอ้างอิง

References & Sources
  1. CEN — EN 13674-1: Railway applications — Track — Rail — Part 1: Vignole railway rails 46 kg/m and above (เกรด R260 ... R350HT; R350HT = 350–390 HBW) — ข้อมูลสรุปจากหน้าผู้จัดจำหน่ายมาตรฐานและบทความอุตสาหกรรม
  2. BSI — BS 11: Specification for railway rails (หน้าตัด BS 100A, เกรด 700 / 900A) — มาตรฐานฉบับเต็มจำหน่ายโดย BSI
  3. AREMA — Manual for Railway Engineering, Chapter 4 Rail (ความแข็งรางอบ ≥ 341 HB) — อ้างผ่านเอกสารสิทธิบัตรและบทความอุตสาหกรรม
  4. Code, C.J. — "Field End Hardening of Rail by the Air Reduction Co. Method", Penn Central Transportation Company, 1960 — TRID record 7622
  5. Zhu, Y. et al. — Transportation Research Record, TRB 2016, RailTEC, University of Illinois — rail end batter — PDF
  6. US Patent 10,519,610 B2 — "Apparatus and method for rail head improvement" (Background: rail end hardening, rail end damage) — Google Patents
  7. US Patent 5,183,519 — "Method for quenching railway rail heads" — USPTO
  8. voestalpine — Head Hardened Rails · Inductotherm Group — Rail Hardening Systems
  9. V. Rudnev et al. — "Principles of Induction Hardening and Inspection", ASM Handbook Vol. 4C: Induction Heating and Heat Treatment, ASM International — สูตร Skin Depth และการเลือกความถี่
  10. SHINRAI Trading and Engineering — ข้อกำหนดตัวอย่าง (60 mm / 340–390 HB / ความลึก 12–15 mm) และกราฟ/ภาพประกอบเป็นข้อมูลอ้างอิงเบื้องต้นสำหรับประเมินโครงการ ไม่ใช่ผล FEA หรือ Simulation ของ eldec

ข้อมูลทางเทคนิคใดที่ไม่มีแหล่งอ้างอิงเผยแพร่ (เช่น อุณหภูมิ ตัวกลางและอัตราทำให้เย็น พารามิเตอร์กำลังไฟและเวลา เกณฑ์ยอมรับ และ Reference งานรางของ eldec) บทความนี้ไม่ระบุตัวเลข — กรุณาติดต่อทีมวิศวกรรม SHINRAI เพื่อประสานข้อมูลกับ eldec Germany
